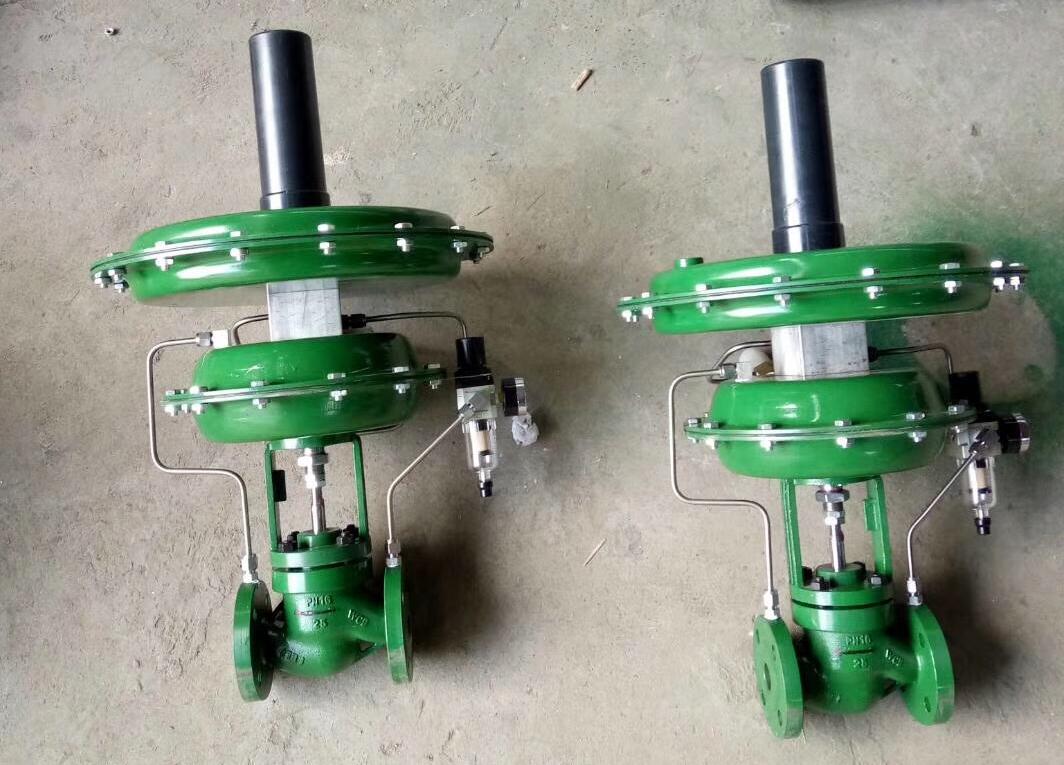

自力式氮封閥工作原理

 氮封閥無需外加能源，利用被調介質自身能量為動力源。　自動閥門控制介質流量，使閥后壓力保持恒定的壓力穩定裝置。

現已廣泛用于連續送氣的天然氣采輸，城市煤氣以及冶金、石油、化工等工業生產部門。

該閥特點：控制精度高，可比一般普通型直接操作型調壓閥高一倍左右。

調節壓差比大（如閥前0.8MPa,閥后0.001MPa）特別適合微壓氣體控制。

壓力設定在指揮器上實現，因而方便、快捷、省力省時可在運行狀態下連續設定。

氮封閥工作原理

（1）當氮封閥關閉時，主閥的活塞是在一個密封室內，當儲罐壓力等于或大于設定的壓力時，膜片就被向上頂起，氣導閥在彈簧的作用下向上移動，把氣導閥上的密封圈緊緊壓在閥座上，關閉了控制氣的進口，同時特殊閥芯室的壓力增加并接近氮氣總管的壓力，此壓力通過內部通道，從特殊閥芯室傳到主閥閥芯室。主閥的活塞就處于氮氣總管壓力的作用，由于主閥閥芯上、下所受氣體壓力平衡，所以主閥閥芯在自重和彈簧的作用下將閥門緊密關死。

（2）氮封閥打開時，當儲罐壓力稍微低于設定壓力時，膜片因為感應壓力下降而向下移動，推動氣導閥打開，氮氣經過孔板、氣導閥的出口進入儲罐，使儲罐內的壓力增加，同時氣導閥的特殊閥芯室的壓力下降，氮氣通過內部通道從特殊閥芯室進入主閥閥芯室。由于主閥閥芯的活塞面積大于主閥閥座孔面積，并有彈簧的彈力和主閥的重量，所以當儲罐壓力稍微低于設定點時，特殊閥芯室和主閥閥芯室的壓力降低很小，主閥仍然保持關閉，氮氣只從氣導閥進入儲罐。
