電動法蘭蝶閥
閥門型號：D941X，D941F46，D943H
通徑規格：DN50～DN1200
結構形式：中線式、三偏心(軟密封，硬密封)
閥體材質：鑄鋼WCB、不銹鋼304、不銹鋼316
公稱壓力：PN10、PN16、PN25、PN40
適用溫度：-40℃～450℃
應用范圍：氣體、水、油品、蒸汽、腐蝕性流體
產品特點：密封可靠，可用于壓力高的場合，及口徑相對較大的管道
通徑規格：DN50～DN1200
結構形式：中線式、三偏心(軟密封，硬密封)
閥體材質：鑄鋼WCB、不銹鋼304、不銹鋼316
公稱壓力：PN10、PN16、PN25、PN40
適用溫度：-40℃～450℃
應用范圍：氣體、水、油品、蒸汽、腐蝕性流體
產品特點：密封可靠，可用于壓力高的場合，及口徑相對較大的管道
產品咨詢熱線：021-52735798
電動法蘭蝶閥概述：
電動法蘭蝶閥由電動執行器與法蘭式蝶閥組成，根據工作方式及工況不同，可分為開關控制型和智能調節型(4～20mA模擬量信號控制)，密封形式有軟密封及硬密封，通過電動執行機構工作，旋轉閥桿帶動碟板在0-90°的范圍內做開啟和關閉使用。電動法蘭蝶閥的結構性能優于對夾式蝶閥，一般耐壓力較高，顧口徑超過DN600的工況都建議使用電動法蘭式蝶閥。
電動法蘭蝶閥性能特點：
1、一種可遠程控制的自控蝶閥，同時具備法蘭蝶閥的特點，可配蝶閥口徑較廣；
2、電源是電動蝶閥的驅動能源，動力源廣泛，適用范圍廣，節省人力資源，更有工作效率；
3、操作方便，容易滿足各種控制要求，選配不同的電動執行器就可實現，信號反饋、調節流量、防爆等功能；
4、可實現超小型化，可實現機械自鎖性，可更換不同密封圈，滿足不同工況。
|
電動法蘭蝶閥執行標準：
設計規范：GB/T 12238 結構長度：GB/T 12221 法蘭連接：GB/T 9113
試驗與檢驗：GB/T 13927
根據不同工藝要求選配不同電動執行器： 開關型、信號反饋型、防爆型、調節型等 |

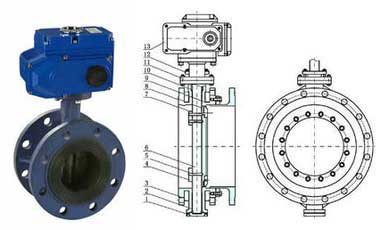

 電動法蘭蝶閥結構圖
|
電動法蘭蝶閥工作原理：
電動法蘭蝶閥利用電動執行器輸入0-10毫安的標準信號，電機組帶動齒輪渦輪蝸桿轉角力矩帶動碟板旋轉。閥門處于完全開啟位置時，蝶板厚度是介質流經閥體時唯一的阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控制特性。電動法蘭蝶閥有彈性密封和金屬的密封兩種密封型式。彈性密封閥門，密封圈可以鑲嵌在閥體上或附在蝶板周邊。采用金屬密封的閥門一般比彈性密封的閥門壽命長，但很難做到完全密封。金屬密封能適應較高的工作溫度，彈性密封則具有受溫度限制的缺陷。如果要求電動法蘭蝶閥作為流量控制使用，主要的是正確選擇閥門的尺寸和類型。
電動法蘭蝶閥參數說明：
| 公稱通徑 | DN50～DN1200(mm) |
| 公稱壓力 | PN1.0、1.6、2.5、6.4MPa |
| 連接形式 | 法蘭式連接 |
| 閥體材質 | 鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼 |
| 密封材料 | 橡膠、PTFE、PPL、不銹鋼、聚內脂、抗磨材料 |
| 動作范圍 | 0～90° |
| 泄露量 | 按GB/T4213-92，為Kv值的10-4，軟密封（零泄露） |
| 適用介質 | 水、蒸氣、油品、酸類腐蝕性介質等 |
| 溫度范圍 | 軟密封：-29℃～180℃ ；硬密封：-40℃～550℃ |

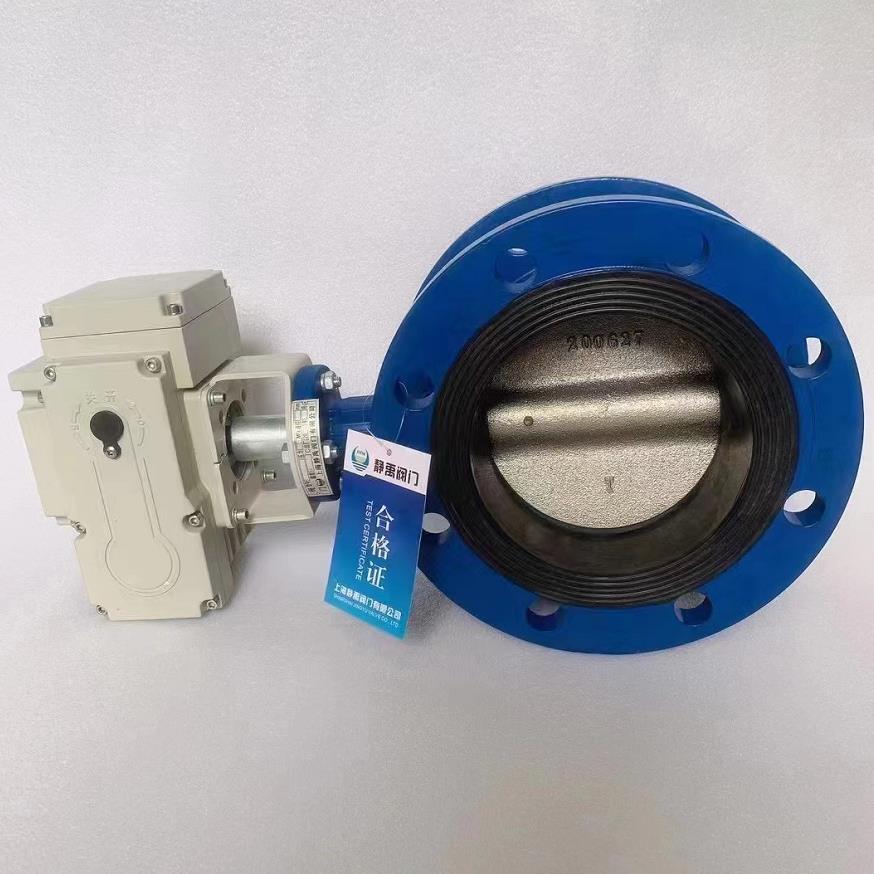

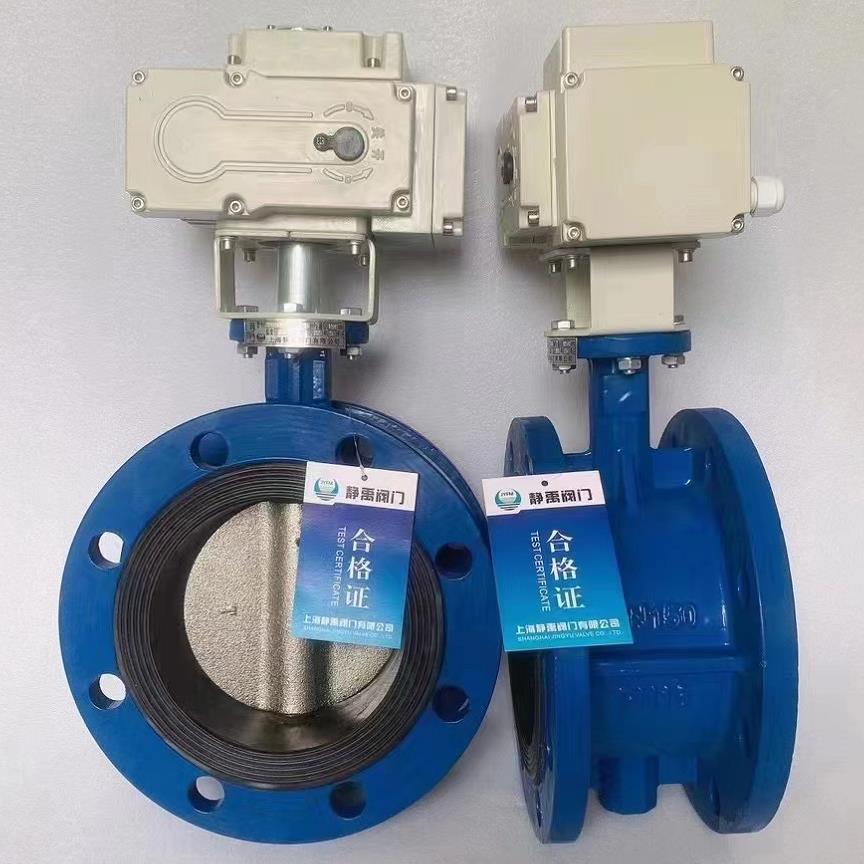

電動法蘭蝶閥圖片
 |
