氣動高壓閘閥
閥門型號：Z641Y，Z641W
通徑規格：DN50～DN600
結構形式：直通
閥體材質：WCB-A105、WC6-12Cr1MoV、WC9-12Cr1MoV
公稱壓力：PN100-PN250
適用溫度：-29℃～550℃
應用范圍：油品、蒸汽、石油、化工、火力電站
產品特點：使用安全可靠,硬度高,抗擦傷,耐腐蝕,使用壽命長
通徑規格：DN50～DN600
結構形式：直通
閥體材質：WCB-A105、WC6-12Cr1MoV、WC9-12Cr1MoV
公稱壓力：PN100-PN250
適用溫度：-29℃～550℃
應用范圍：油品、蒸汽、石油、化工、火力電站
產品特點：使用安全可靠,硬度高,抗擦傷,耐腐蝕,使用壽命長
產品咨詢熱線：021-52735798
氣動高壓閘閥簡介：
氣動高壓閘閥是由鍛造高壓閘閥與氣動執行裝置組合而成，主要用于介質較為復雜的高溫高壓工況中，與其他閥門產品相比的特點是耐高溫高壓，獨特的自密封設計，壓力越高，密封越可靠，由于性能技術特性、工況的特殊，使產品也形成了其他產品所替代不了的特點。氣動高壓閘閥依靠執行器的氣源壓力來驅動閥門的開啟和關閉，利用氣壓帶動閘板做上升下降的運作，從而來接通(全開)和截斷(全關)管道中的流體介質，公稱壓力可達25MPa及更高，口徑由50至600mm，溫度范圍在-29℃至550℃。
氣動高壓閘閥優點：
|
1、流體阻力小，密封面受介質的沖刷和侵蝕小(閘板開啟高度高)。
2、開啟較有力，密封性能好，介質流向不受限制，不擾流，不降壓力。
3、形體簡單，制造工藝性好，適用范圍廣。
氣動高壓閘閥設計標準：
設計與制造：GB12234
結構長度：GB12221 法蘭尺寸：GB9113 JB79 壓力-溫度：GB9131 試驗-檢驗：JB/13927 JB/T9092 |

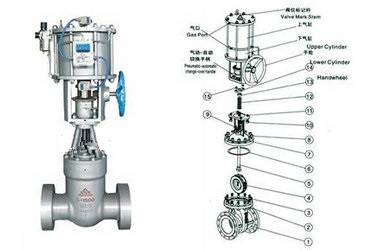

 氣動高壓閘閥結構圖 |
氣動高壓閘閥技術參數：
| 公稱通徑 | DN50～DN600（mm） |
| 公稱壓力 | PN10-25.0Mpa |
| 連接方式 | 法蘭式，焊接式 |
| 控制方式 | 氣動控制（氣源驅動） |
| 溫度范圍 | -29℃～550℃ |
| 閥體形式 | 直通鑄造閥 |
| 閥體材質 | WCB-A105、WC6-12Cr1MoV、WC9-12Cr1MoV |
| 手動功能 | 可配手輪 |
 |
