氣動軟密封閘閥
閥門型號：Z645X
通徑規格：DN50～DN1200
結構形式：暗桿楔式單閘板
閥體材質：球墨鑄鐵、鑄鋼WCB、不銹鋼304
公稱壓力：PN10、PN16、PN25
適用溫度：0～80℃
應用范圍：工業、冶金、煙氣除塵、環保等管道
產品特點：密封性好，耐腐蝕，流體通暢無阻，不會引起滯留雜物
通徑規格：DN50～DN1200
結構形式：暗桿楔式單閘板
閥體材質：球墨鑄鐵、鑄鋼WCB、不銹鋼304
公稱壓力：PN10、PN16、PN25
適用溫度：0～80℃
應用范圍：工業、冶金、煙氣除塵、環保等管道
產品特點：密封性好，耐腐蝕，流體通暢無阻，不會引起滯留雜物
產品咨詢熱線：021-52735798
氣動軟密封閘閥概述：
氣動軟密封閘閥采用一流的橡膠硫化技術將橡膠進行整體內、外包膠，使得硫化后的閥門能夠保證精確的幾何尺寸，且橡膠與閘閥接著牢靠，不易脫落及彈性記憶佳。Z645X彈性座封閘閥與傳統的閘閥相比，底部采用與水管相同的平底設計，不易造成雜物淤積，使流體通暢無阻。傳統閘閥往往在通水洗管后即因外物諸如石頭、木塊、水泥、紙屑、雜物等淤泥積于閥底凹槽內，容易造成無法關閉緊密而形成漏水現象，而軟密封閘閥則不存在這種現象。
氣動軟密封閘閥特點：
1、閥體采用粉體環氧樹脂涂裝，可防止閥體的腐蝕及生銹，并可用于污水系統，不易碎裂。以往傳統鑄鐵閘閥常因外物擊中、碰撞或重疊而造成斷裂等現象。
2、采用三“O”型環密封圈設計，可減少開關時的摩擦阻力，大幅減少漏水現象及可以不停水施工更換密封圈。
3、由于閥體內部以無毒性環氧樹脂涂裝，閘閥的內外表面均以橡膠完全包覆而不至于出現銹水或腐蝕現象，可供生飲。
4、閥體采用精密鑄造，精確的幾何尺寸使得閥體北部無需任何精加工即可保證閥門的密封性。
5、本體采用球墨鑄造制成，重量較傳統閘閥重量減輕約百分之二十到百分之三十，方便維修方便。
氣動軟密封閘閥標準規范：
氣動軟密封閘閥零件材料：
氣動軟密封閘閥標準規范：
《通用閥門 法蘭連接鐵制閘閥》GB/T 12232-2005
|
《鋼制閥門 一般要求》GB/T 12224-2005
《管線用鋼制平板閘閥》JB/T 5298-91
《閥門的檢驗與試驗》JB/T 9092-1999
氣動軟密封閘閥技術參數： 公稱通經：50～1200mm
公稱壓力：1.0～2.5MPa
連接方式：法蘭式
工作溫度：0～80℃
控制方式：氣動控制
適用介質：水、油品、氣體等
|

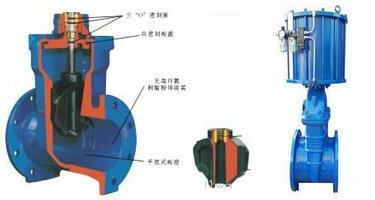

 軟密封彈性座封閘閥結構圖 |
氣動軟密封閘閥零件材料：
| 閥體 | 灰鑄鐵、球墨鑄鐵、鑄鋼 |
| 閘板 | 球墨鑄鐵外覆三元乙丙或丁腈橡膠 |
| 密封圈 | 丁腈橡膠 |
| 閥蓋 | 灰鑄鐵、球墨鑄鐵、鑄鋼 |
| 閥桿 | 不銹鋼 |
| "O"形密封圈 | 丁腈橡膠 |
| 螺栓 | 不銹鋼 |
| 壓蓋 | 球墨鑄鐵、鑄鋼 |
氣動軟密封閘閥性能優點：
氣動軟密封閘閥具有耐腐蝕的優點，閥體采用粉沫環氧樹脂涂裝，克服了普通閘閥閥體的腐蝕與生銹的現象，并可用于污水系統。
氣動彈性座封閘閥閥體底部（相當于管線底部）沒有閘板槽，呈平的狀態，不會引起滯留雜物，解決了傳統的閘閥雜物等淤積于閥底凹槽內，容易造成無法關閉緊密而形成漏水的困惑，使流體通暢無阻。
 |
